OVERVIEW

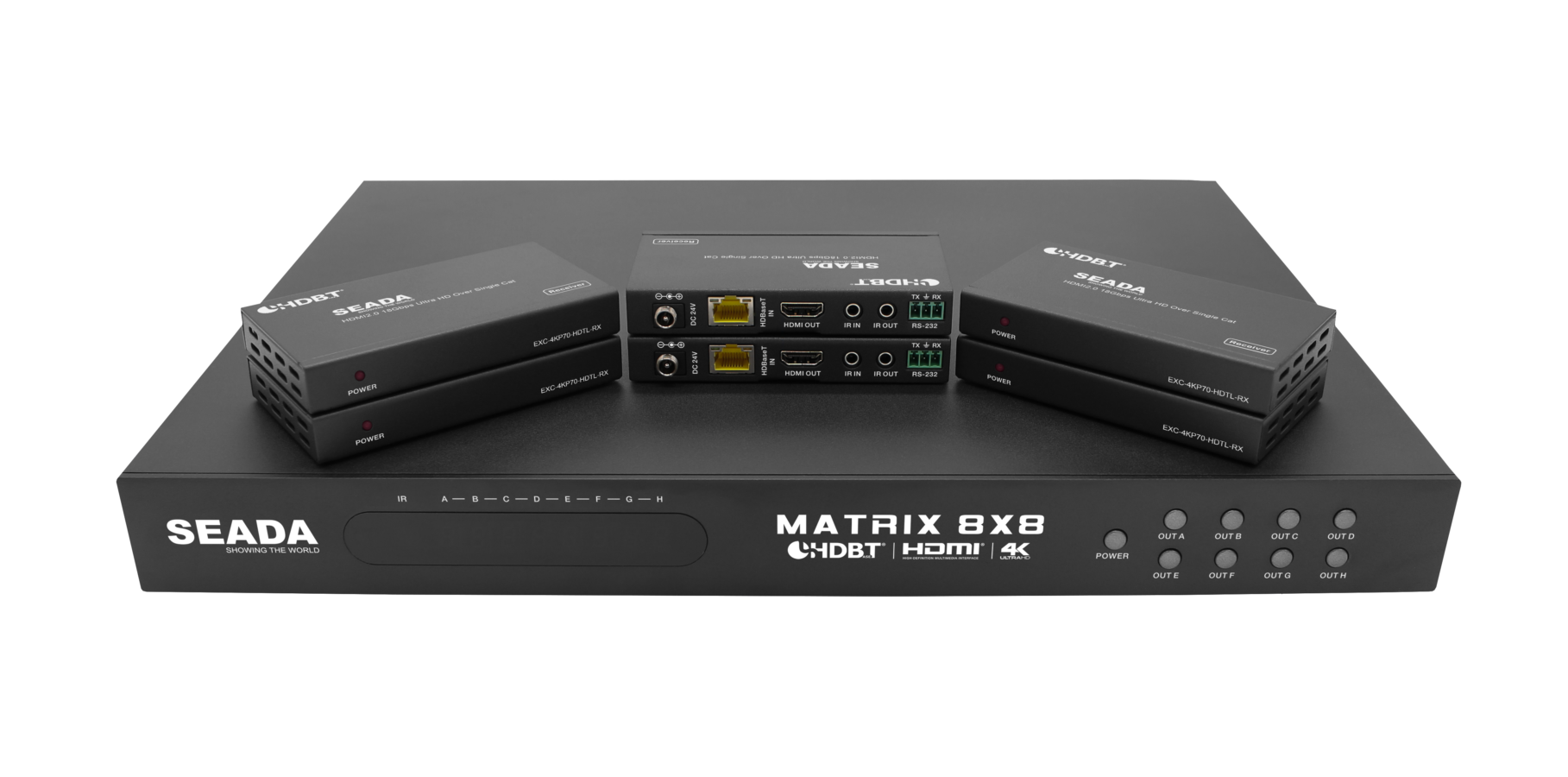

The HDBaseT™ 8×8 Matrix Switcher supports the transmission of video (up to 4K2K@60Hz YUV4:4:4, 8-bit, 18Gbps, HDCP 2.2) and multi-channel digital audio such as LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus and DTS-HD Master audio from 8 HDMI sources to 6 HDBaseT™ outputs and 2 independent HDMI outputs.

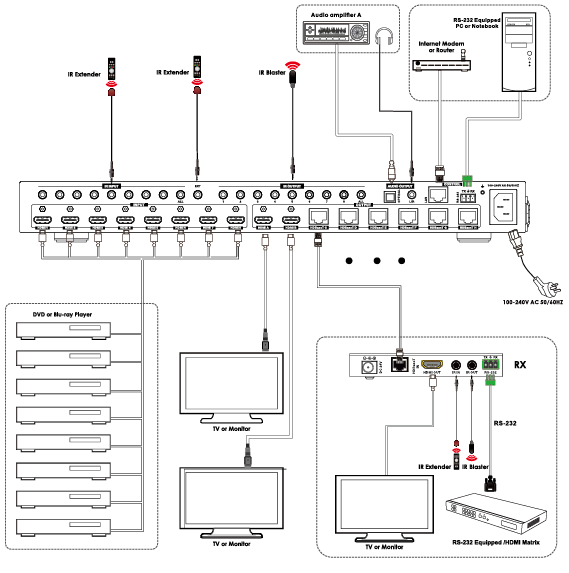

The HDBaseT™ outputs allow transmission of video, audio and control via a single CAT6/6a cable up to 230ft/70m. The matrix can be controlled via front panel button, IR remote control, RS-232, TCP/IP or Web GUI.
SPECIFICATIONS
TECHNICAL |
|
VIDEO BANDWIDTH |
600MHZ[18GBPS] |
VIDEO RESOLUTIONS |
480I, 576I, 480P, 576P, 720P, 1080I, 1080P24/30/ 50/60, 4KX2K@30, 4KX2K@60 (4:4:4) |
MATRIX |
INPUT PORTS: 8×HDMI TYPE A [19-PIN FEMALE]
9×IR INPUT [3.5MM STEREO MINI-JACK]
1×RS-232 [PHOENIX CONNECTOR]
1×LAN [RJ45 CONNECTOR]
OUTPUT PORTS:
2×HDMI TYPE A [19-PIN FEMALE]
6×HDBASET OUT [RJ45]
9×IR OUTPUT [3.5MM STEREO MINI-JACK]
1×OPTICAL AUDIO [S/PDIF]
1×STEREO AUDIO [3.5MM STEREO MINI-JACK]
|
RECEIVER |
INPUT PORTS: 1×HDBASET IN [RJ45] 1×IR IN [3.5MM STEREO MINI-JACK]
OUTPUT PORTS: 1×HDMI TYPE A [19-PIN FEMALE]
1×IR OUT [3.5MM STEREO MINI-JACK]
1×RS-232 [PHOENIX CONNECTOR]
|
ESD PROTECTION |
HUMAN-BODY MODEL: ±8KV (AIR-GAP DISCHARGE) , ±4KV (CONTACT DISCHARGE) |
CHASSIS MATERIAL |
METAL |
SILKSCREEN COLOUR |
BLACK |
DIMENSIONS |
TX: 440MM(W)*320MM(D)*44.5MM(H) RX: 115MM(W)*65MM(D)*17MM(H) |
WEIGHT |
TX: 3KG, RX: 206G |
POWER SUPPLY |
100~240V AC 50/60HZ |
POWER CONSUMPTION |
74W |
OPERATING TEMPERATURE |
0°C ~ 40°C / 32°F ~ 104°F |
STORAGE TEMPERATURE |
-20°C ~ 60°C / -4°F ~ 140°F |
RELATIVE HUMIDITY |
20~90% RH (NON-CONDENSING) |
