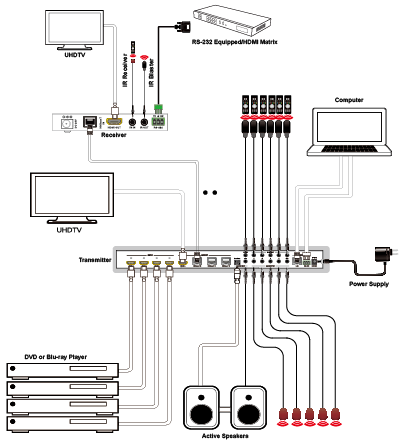

OVERVIEW
The 4×4 HDBaseT Matrix supports the transmission of video (up to 4K2K@60Hz, 18Gbps, HDCP 2.2) and multi-channel digital audio from 4 HDMI sources to 3 HDBaseT-Lite outputs and 1 independent HDMI 2.0 output. It supports audio de-embedding from any one of 4 outputs (configurable).
Any source can be selected it via on-panel button, IR remote control, RS-232, LAN or Web GUI.
SPECIFICATIONS
TECHNICAL |
|
HDMI COMPLIANCE |
HDMI 2.0B |
HDCP COMPLIANCE |
HDCP 2.2 AND HDCP 1.4 |
VIDEO BANDWIDTH |
UP TO 18GBPS |
VIDEO RESOLUTIONS |
UP TO 4K2K@50/60HZ(YUV4:4:4), 4K2K@30HZ, 1080P@120HZ AND 1080P 3D@60HZ |
COLOR DEPTH |
10-BIT, 12-BIT |
COLOR SPACE |
RGB, YCBCR 4:4:4, YCBCR 4:2:2 |
HDMI AUDIO FORMATS (PASS-THROUGH) |
LPCM2/5.1/7.1CH, DOLBY DIGITAL, DTS 5.1, DOLBY DIGITAL+, DOLBY TRUEHD, DTS-HD MASTER AUDIO, DOLBY ATMOS, DTS:X |
ESD PROTECTION |
HUMAN-BODY MODEL: ±8KV (AIR-GAP DISCHARGE) , ±4KV (CONTACT DISCHARGE) |
CONNECTIONS |
|
TRANSMITTER |
INPUT PORTS: 4×HDMI TYPE A (19-PIN FEMALE)
6×IR IN (3.5MM STEREO MINI-JACK)
1×RS-232 (PHOENIX JACK)
1×LAN (RJ45)
OUTPUT PORTS:
1×HDMI TYPE A (19-PIN FEMALE)
3×HDBASET (RJ45)
1×SPDIF (OPTICAL)
1×L/R (3.5MM STEREO MINI-JACK)
5×IR OUT (3.5MM STEREO MINI-JACK)
|
RECEIVER |
INPUT PORTS: 1×HDBASET IN [RJ45]
1×IR IN [3.5MM STEREO MINI-JACK]
OUTPUT PORTS:
1×HDMI TYPE A [19-PIN FEMALE]
1×IR OUT [3.5MM STEREO MINI-JACK]
1×RS-232 [PHOENIX CONNECTOR]
|
MECHANICAL |
|
HOUSING |
METAL ENCLOSURE |
COLOUR |
BLACK |
DIMENSIONS |
TX: 360MM (W)×160MM (D)×35MM (H) RX: 115MM(W)×65MM(D)×17MM(H) |
WEIGHT |
TX: 1.9KG, RX: 206G |
POWER SUPPLY |
DC 24V/2.7A |
POWER CONSUMPTION |
35W(MAX) / 1W (STANDBY) |
OPERATING TEMPERATURE |
0°C ~ 40°C / 32°F ~ 104°F |
